Благодаря тому, что светодиодные ленты экономичны и рассчитаны на рабочее напряжение в 12 вольт, они как нельзя лучше, подходят для создания неповторимого облика любому автомобилю. Мы постараемся подробно рассказать – как выбрать и как подключить светодиодную ленту в машине?

НОВИНКА!!! СВЕТОДИОДНЫЕ 3D СВЕТИЛЬНИКИ - В жизни всегда найдется место волшебству...Читать далее

Цвет и количество светодиодов

Есть прямая зависимость яркости свечения ленты от того сколько светодиодов на ней расположено: 30, 60 на метр. Есть и сдвоенные – 240 штук на метр, но для оформления легковых авто они не применяются.

Цвета свечения также разнообразные, от однотонных (белых, синих, желтых, красных, зеленных), до многоцветных с RGB контроллером. Многоцветные смотрятся привлекательно за счет того что контроллер позволяет изменить не только цвет и яркость свечения, а даже порядок и частоту смены цветов.

Защищенность от влаги и пыли.

Немаловажным фактором при выборе является защищенность ленты от воздействия атмосферных осадков. Подобрать нужный тип помогает маркировка по параметру IP.

  • IP20 – диоды без защиты. Можно применять только в салоне (багажнике) машины – на приборной панели или потолке.
  • IP65 – маркировка для лент средней степени защиты. Применяется и снаружи и внутри авто.
  • IP68 – самая надежная степень защищенности. Слой бесцветного силикона, надежно предохраняет от дождя и грязи. Подходит для наружного оформления днища авто.

Тип светодиодов в ленте

Под маркировкой скрывается тип и размер светодиода:

SMD — контакты к светодиодам впаяны в саму ленту. Предназначены для монтажа к различным поверхностям.

Цифрами указываются размеры самих светодиодов:

  • 2,8 х 3,5 мм — для лент горизонтального свечения мощностью до 0,08 Вт.
  • 1х3 мм – применяется в лентах бокового свечения мощностью до 0,08 Вт.
  • 5х5 мм – в лампах с тремя кристаллами с высоким уровнем яркости. Самая высокая мощность 0,24 Вт.

Для установки светодиодной ленты в автомашину основным параметром для выбора является класс защиты IP. Самый распространенный – IP65. Но для установки в фары лучше отдать предпочтение лентам с высокой степенью защиты – IP68. А яркость свечения подбирается согласно ГОСТ Р 41.48-2004 и должна быть в пределах 400 – 800 кандел.

Места установки

Тюнинг машины – это относительно недорогой прием, чтобы её украсить. Светящимися лентами украшают колесные диски, фары, салон и пускают их под днищем. Привлекательно смотрится салон автомашины, в которой есть подсветка перед передними сиденьями, обрамление приборной панели или по краям потолочного покрытия.

Самый простой способ подключения подсветки — к прикуривателю. Если прикуривателя в машине нет – протянуть провод к плюсовой клемме аккумулятора. В некоторых случаях встречается подключение к клавише включения света на приборной панели. Главное условие – предусмотреть наличие предохранителя в электрической цепи.

Подключение автомобильных светодиодов

Процесс подключения достаточно прост. На лед-ленте есть контакты с обозначениями «V|R|G|B». К ним припаиваются провода для подключения. Одноцветные ленты подключить к бортовой системе достаточно просто – плюс запитывается к клемме аккумулятора со знаком «+».

Минус выводится или к кузову машины, или также подключается к аккумулятору к клемме «-«.

На схеме хорошо видно как установить элементы подсветки по кузову автомобиля:

Места подключения светодиодной ленты в авто

Принцип подключения многоцветных (RGB) светодиодных лент тот же, но за одним исключением. В цепи присутствует контроллер, который отвечает за автоматическую смену режима цвета.

Схема подключения rgb лед ленты в авто

На выводе у RGB-ленты есть четыре провода с обозначениями, что позволяет правильно ее подключить:

  • V – питание,
  • R – красный,
  • G – зеленый,
  • B – синий.

Клеммы подключаются к соответствующим выводам на контроллере, с другой стороны которого, всё те же стандартные плюс и минус. Смена цветов может проходить, как в автоматическом режиме, так и с помощью дистанционного пульта управления.

Сама лента прокладывается по кузову автомобиля и крепится с помощью специальных пластиковых скоб или хомутов. Для установки непосредственно в фары на led-ленте есть клеящая основа, прикрытая защитной пленкой.

Как устанавливать led-ленту в фару

Рассмотрим, как подсоединить led-ленту в передних фарах. Первым делом необходимо снять ее с автомобиля. Процесс довольно кропотливый, так как может понадобиться снятие бампера и решетки радиатора. Но чаще всего фары крепятся так, чтобы их можно было снять без демонтажа лишних деталей автомобиля. Для этого:

  1. Отсоединяются все провода, и фара отделяется от машины.
  2. С фары снимается стекло. Чтобы легко демонтировать стекло, края фары лучше разогреть феном. Снятая фара для установки лед ленты
  3. Лента закрепляется в фаре.
  4. Провода вывести наружу для подключения или к аккумулятору, или к габаритным огням или к цепи сигналов-подворотников.
  5. Стекло ставят обратно плотно на герметик. Нельзя допустить, чтобы оставались щели, через которые может попадать вода.
  6. Фара устанавливается на место.

Устанавливаем светодиодную ленту на фару

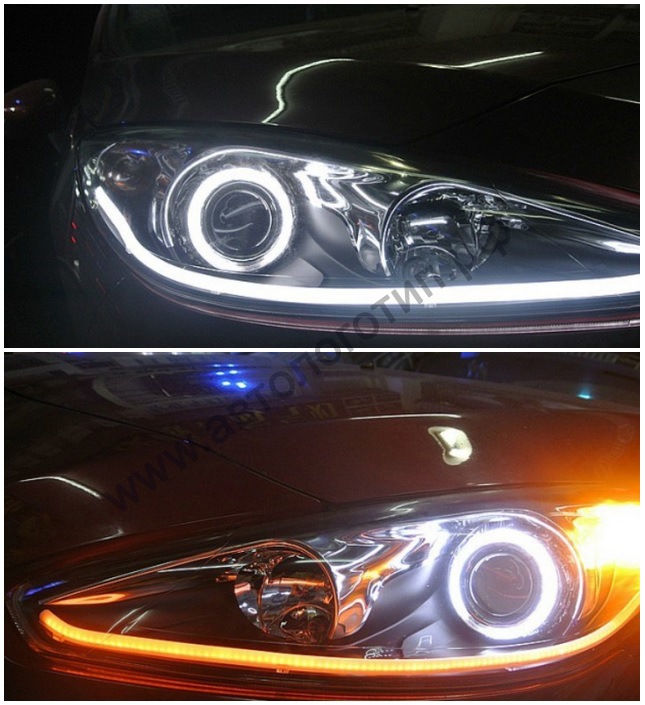

Поверх фары желательно устанавливать специально предназначенную для этого светодиодную ленту, найти ее можно в специализированных автомобильных магазинах, выглядит она примерно так:

Светодиодная лента на фару авто

В данном случае фару с автомобиля можно и не снимать, поэтому процесс  установки ленты упрощается до минимума:

  1. Выбирается влагозащищенная лента.
  2. Подбирается место для крепления.
  3. Снимается защитная основа с клеящейся стороны и лента приклеивается.
  4. Даем клею прихватиться к стеклу.

На такое оформление уходит около 10 минут. Осталось только подключить провода, и дело сделано!

Конечно, придется мириться с недостатками:

  • Такое оформление довольно неэстетичное.
  • Зимой на наружных элементах скапливается снег и нарастает лед.
  • Не украшают фару стекающая вода со светодиодной ленты.

Но есть и плюс. Если перегорит – ее не трудно будет снять и заменить на другую.

Тюнинг фар Уаз Патриот

Современные автомобили Ульяновского автомобильного завода, модели Патриот стали оснащать фарами с встроенной светодиодной подсветкой. А вот владельцы более ранних моделей уже обходятся только фарами с обычными галогенными лампами. Однако есть умельцы, которые научились встраивать светодиодную ленту в фару УАЗ Патриот, Давайте разберемся, как это сделать своими руками:

  1. Найти все места крепления фары к кузову автомобиля и открутить. Установка лед ленты в фару уаз патриот - шаг 1
  2. Не пропустить крепление со стороны крыла. Для удобной работы вам понадобится светодиодная переноска.Установка лед ленты в фару уаз патриот - шаг 2
  3. Блок-фара снимается с автомобиля. Убираем аккуратно скобы крепления стекла к фаре. Не упустите момент, когда герметик станет податливым и пластичным. После этого сразу же снимите стекло с помощью отвёртки.
  4. Отщелкнуть отверткой крепежные скобы. Установка лед ленты в фару уаз патриот - шаг 4
  5. Прогреть стекло по контуру фары, чтобы размягчился уплотнительный герметик. Аккуратней, от перегрева феном стекло может изменить форму.
  6. Аккуратно отсоединить стекло с помощью плоской отвертки. Установка лед ленты в фару уаз патриот - шаг 6
  7. К диодной полосе припаять два провода разного цвета. Черный для минуса, красный для плюса. Все провода припаяны к светодиодной ленте. Установка лед ленты в фару уаз патриот - шаг 7
  8. Подключение светодиодов. Противоположные концы проводов припаять к патрону габаритных огней. Черный минус, красный плюс. Установка лед ленты в фару уаз патриот - шаг 8
  9. Лента приклеивается двусторонним скотчем. Общая картина. Установка лед ленты в фару уаз патриот - шаг 9
  10. Провода закрашиваются в серебристый цвет для малозаметности. Установка лед ленты в фару уаз патриот - шаг 10
  11. Стекло устанавливается обратно на герметик. Установка лед ленты в фару уаз патриот - шаг 11

Так выглядит уже установленная led-подсветка в фару УАЗ ПАТРИОТ.

Установка лед ленты в фару уаз патриот - итог

Видео — установка подсветки дверей

Видео подробно показывает к чему подключить ленту и пошаговый процесс установки светодиодной ленты на обшивке двери для автомобиля Kia Ceed. Есть принципиальная схема подключения.

Мы рассмотрели все вопросы, которые могут возникнуть при подключении светодиодной ленты. Теперь можно самостоятельно придать своему автомобилю неповторимый дизайн. А выбор варианта для тюнинга, зависит только от желания – лента устанавливается в любом месте автомобиля.
